    給大家分享潛孔鉆機的結構及工作原理,簡單的分類

    作者:admin 發布日期:2019/5/13 關注次數: 二維碼分享

    潛孔鉆機,這個設備大家可能聽說不是很多吧,它是一種鉆孔機械,常用于城市建筑、鐵路、公路、河道、水電等工程中鉆鑿巖石錨索孔、錨桿孔、爆破孔、注漿孔等鉆鑿施工。本文,小鉆就給大家詳細介紹一下潛孔鉆機結構、工作原理及分類,都來了解一下吧!

    潛孔鉆機對于行外人來講確實是一個比較生僻的機器,今天小編給大家詳細介紹一下全控鉆機結構、工作原理以及潛孔鉆機的分類。不管是行內還是行外人大家都一起來了解一下吧!

    大型露天潛孔鉆機的機構組成

    1、鉆架:鉆架是回轉裝置滑行、鉆具推進和提升的導軌。

    2、滑架:滑架是由鋼板焊接的方箱結構件,用以連接和支承鉆架。

    3、回轉裝置:該機構由液壓馬達、主軸機構、按頭、滑板及中心供氣機構組成。推進機構的鏈條通過銷軸與彈簧減振機構固定在滑板上。

    4、推進機構:推進機構由推進液壓馬達、鏈輪組、鏈條及緩沖彈簧組成。

    5、卸桿器:卸桿器由上卸桿器體、下卸桿器體、卡桿油缸及卸桿油缸等部分組成。

    6、除塵裝置:除塵裝置分為干式除塵、濕式除塵、混合式除塵和泡沫除塵等幾種方式。

    7、行走機構:行走裝置由行走架、液壓馬達、多級行星式減速機、履帶、驅動輪、從動輪及張緊裝置等部分組成。

    8、機架:空壓機組、除塵裝置、油箱泵組、閥組、司機室等均安裝在機架上。

    9、機身回轉機構:該機構由回轉馬達、制動器、減速裝置、小齒輪、回轉支承等組成。

    10、鉆架偏擺機構:該機構由偏擺油缸、鉸軸和鉸座等組成,可使鉆架左右偏擺,調整鉆孔角度。

    11、壓氣系統及沖擊器:壓氣系統一般配置螺桿空壓機,由其給高風壓沖擊器和層流式除塵器的噴吹清灰系統提供壓縮空氣。

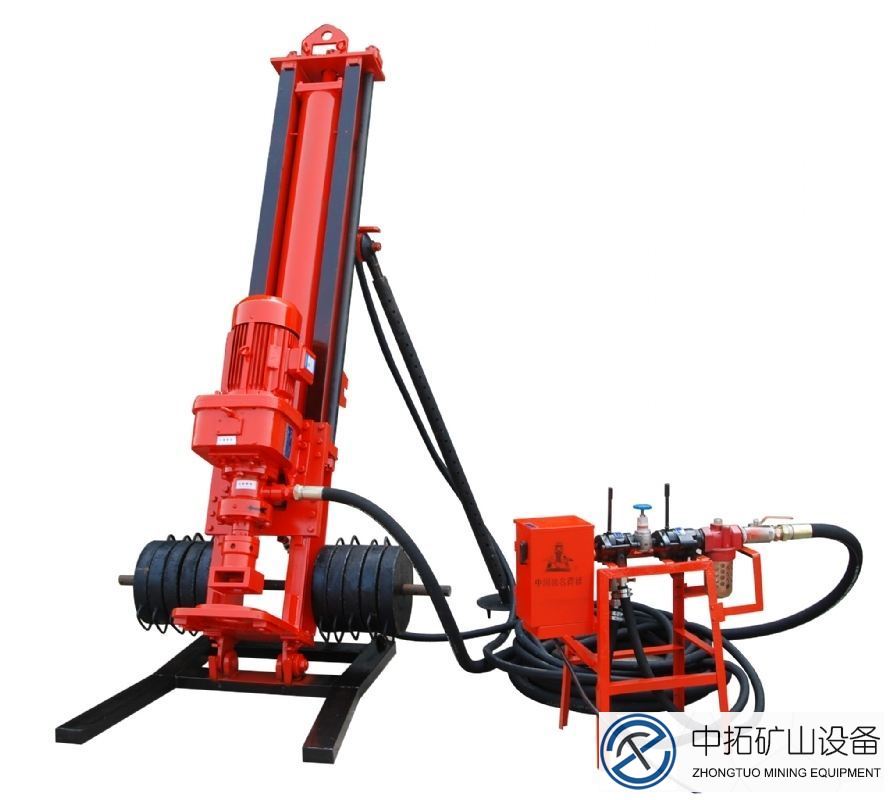

    潛孔鉆機銷售

    通用潛孔鉆機的基本組成

    鉆具由鉆桿,球齒鉆頭及沖擊器組成。鉆孔時,用兩根鉆桿接桿鉆進,不銹鋼板。回轉供風機構由回轉電動機、回轉減速器、及供風回轉器組成。回轉減速器為三級圓柱齒輪封閉式的異性構件,它用螺旋注油器自動潤滑。供風回轉器由連接體、密封件、中空主軸及鉆桿接頭等部分組成,其上設有供接卸鉆桿使用的風動卡抓,紅葉石楠。 提升調壓機構是由提升電動機借助提升減速器、提升鏈條、而使回轉機構及鉆具實現升降動作的。在封閉鏈條系統中,裝有調壓缸及動滑輪組,防水劑。正常工作時,由調壓缸的活塞桿推動動滑輪組使鉆具實現減壓鉆進。

    潛孔鉆機的工作原理

    潛孔鉆機的工作原理和普通沖擊回轉式風動鑿巖機一樣。風動鑿巖機將沖擊回轉機構做在一起,沖擊能通過鉆桿傳遞給鉆頭;而潛孔鉆機將沖擊機構(沖擊器)獨立出來,潛入孔底,無論鉆孔多深,鉆頭都是直接安裝在沖擊器上,不用通過鉆桿傳遞沖擊能,因而減少了沖擊能的損失。

    潛孔鉆機的鑿巖機隨著鉆孔深度的增加,鑿巖能力在潛桿、接頭(中深孔鉆孔)等處的損失增大,鉆孔速度明顯下降,成本增加。為了減少能力的損失,提高鉆孔效率,實際工程中設計出了潛孔鉆機。潛孔鉆機也是以壓縮空氣為動力,回轉沖擊破碎巖石來成孔的。其工作原理是,潛孔鉆的風動沖擊器連同鉆頭裝在釬桿的前端,鉆孔時,推進機構使鉆具連續推進并將一定的軸向壓力施加于孔底,使鉆頭與孔底巖石相接觸;回轉機構使鉆具連續回轉,安裝在鉆桿前面的沖擊器,在壓縮空氣的作用下,使活塞往返沖擊鉆頭,完成對巖石的沖擊;壓縮空氣從回轉供風機構進入,經中空桿直達孔底,把破碎的巖粉從鉆桿與孔壁之間的環形空間排至孔外。由此可見,潛孔式鑿巖的實質是,在軸向壓力的作用下,沖擊和回轉兩種破碎巖石方法的結合,其中沖擊是間斷的,回轉是連續的,巖石在沖擊和剪切力作用下不斷地被壓碎和剪碎。潛孔鑿巖中,起主導作用的是沖擊做功。
