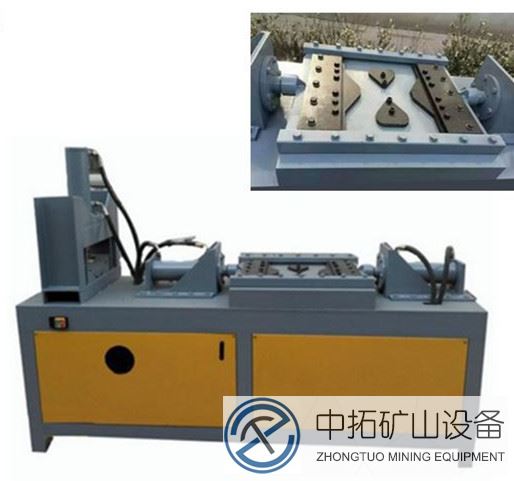

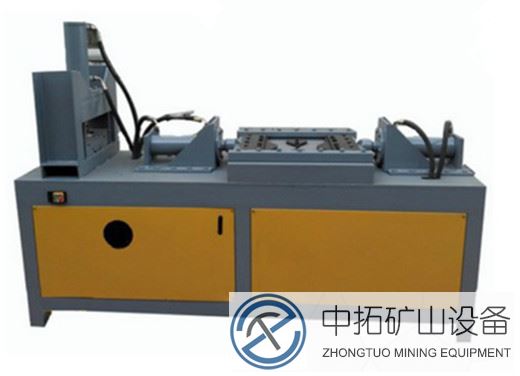

八字筋成型機

產品介紹：

格柵拱架作為隧道拱架的一種常用于公路鐵路隧道，礦山巷道施工的初期支護中，而8字筋是格柵拱架中的重要組成，其形狀復雜，數量巨大，加工難度大，工人勞動強度高。SKZ康振一直致力于數控8字筋生產線的研制，我們針對8字筋的特殊形狀和要求，在原八字筋成型機的基礎上加以改進，讓原本復雜的8字筋生產加工變得更加簡單、標準、高效、節能。我們深入加工現場真正了解傳統加工的諸多難處，在設計當中加入現代化制造的先進理念和元素，那就是精益化生產，在八字筋成型各個工序的產品沒有堆積(不占地方)，產品不需要人力運轉運輸，讓我們生產的產品真正意義上的流動起來，讓我們的生產現場空間更好的利用，整個生產線整潔和諧，企業形象得到根本上的改善。

八字筋成型機價格

生產工藝圖：

工位	工種	設備	技術要求	耗時
一個工位	設備操作員	8字筋數控主機	要求鋼筋彎曲成平面八字型	15S
一個工位	設備操作員	8字筋對焊機	接口焊接平整，無錯位	4S
兩個工位	焊工	二保焊機	滿焊且達到規定的焊接長度	15S
一個工位	設備操作員	8字筋液壓成型機	成型后達到規定的形狀和尺寸	8S
兩個工位	焊工	電焊機	兩邊滿焊，四個角的尺寸在允許的公差范圍內	30S

技術參數：

8字筋數控主機		8字筋對焊機		8字筋筋液壓成型機
產品型號	KZB16	產品型號	KZDH125	產品型號	KZDX100
產品型號	KZB16	產品型號	KZDH125	產品型號	KZDX100
彎曲鋼筋直徑	Φ14 Φ16	對焊鋼筋直徑	Φ14 Φ16	油缸規格	Φ100Χ200mm
較大進料速度	60m/min	對焊生產效率	300個/小時	公稱力	100KN
彎件生產效率	200個/小時	額定容量	125KVA	較大行程	200mm
額定功率	25KW	較大頂鍛力	40KN	較大開口尺寸	280mm
工作環境溫度	-5℃— 40℃	較大送料行程	40-50mm	油缸上/下行較大速度	1-60mm/s
氣缸壓力	≤0.6MPa	冷卻水消耗量	300L/H	工作面距離地面高度	860mm
設備外形尺寸	3150Χ1200Χ2000mm	設備外形尺寸	1770Χ1655Χ1230mm	工作面規格	590Χ300mm
				液壓油容量	80L

特點：

1、機架：采用高強型鋼及特種焊接工藝制造，極其堅固。
2、導向柱：采用超強特種鋼材制成，表面鍍鉻具有良好的抗扭與耐磨能力。
3、模具：我公司可以根據客戶施工要求設計模具，材料采用高耐磨合金鋼，模具具有使用時間長，變形系數小，加工簡單，安裝方便等優點。
4、驅動系統：該機型采用液壓驅動，雙腳踏開關完成雙角度彎曲成型，橫向由左右兩根液壓油缸同步位移實現同步彎曲成型，化的縮小成型誤差；電磁閥采用北京華德品牌，穩定可靠！
本設備具有結構簡單，操作簡易上手快，設計合理，具有加工速度快，能耗低，維修保養方便，維護費用低，自動化程度高，占地面積小，生產效率高等優點。
